Назначение и область применения
Задвижка с обрезиненным клином применяется в системах водяного пожаротушения в качестве запорной арматуры, имеет отличительную окраску красного цвета и указатель положения клина для визуального контроля состояния задвижки, а также указатели направления закрытия-открытия и надпись «открыто» — «закрыто» на маховике. Дополнительно предусмотрена возможность установки одного или двух концевых выключателей крайних положений.

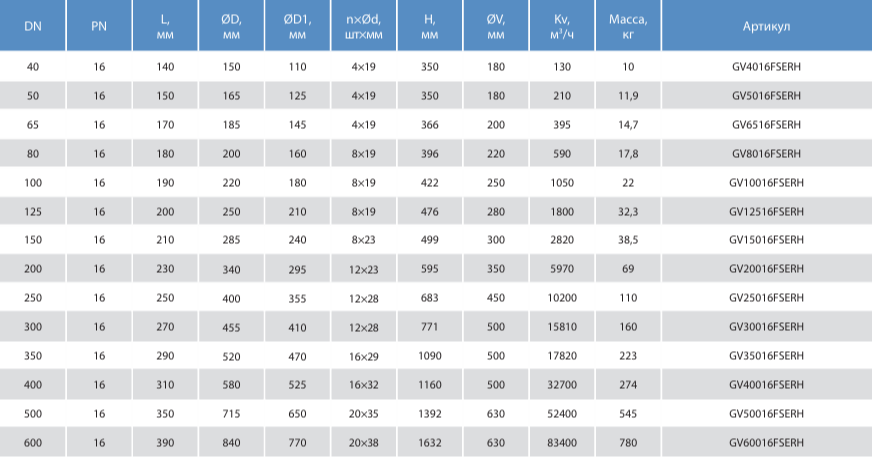

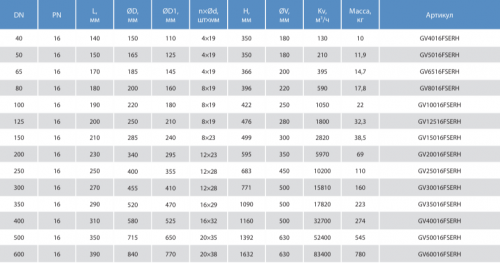

Номинальный диаметр
DN 40 — DN 600
Номинальное давление
PN 16
Температура рабочей среды
-15 °C ... +80 °C; кратковременно: -15 °C ... +90 °C
Присоединение
Фланцевое
Материал
Чугун
Герметичность затвора
Класс «А» по ГОСТ 9544-2015 в оба направления
Присоединительные размеры и размеры уплотнительных поверхностей фланцев
Соответствуют ГОСТ 33259-2015
Климатическое исполнение
«УХЛ5» по ГОСТ 15150-69 (-10 °С ... +35 °С).
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;
— Герметичность затвора 1,1 х PN
Управление
Маховик

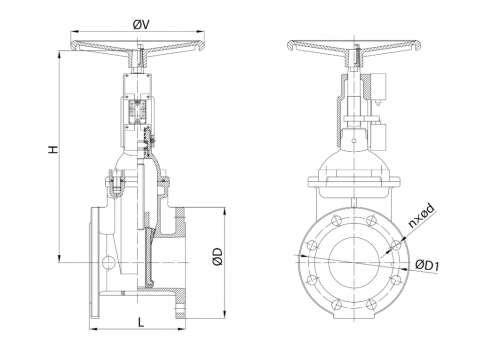

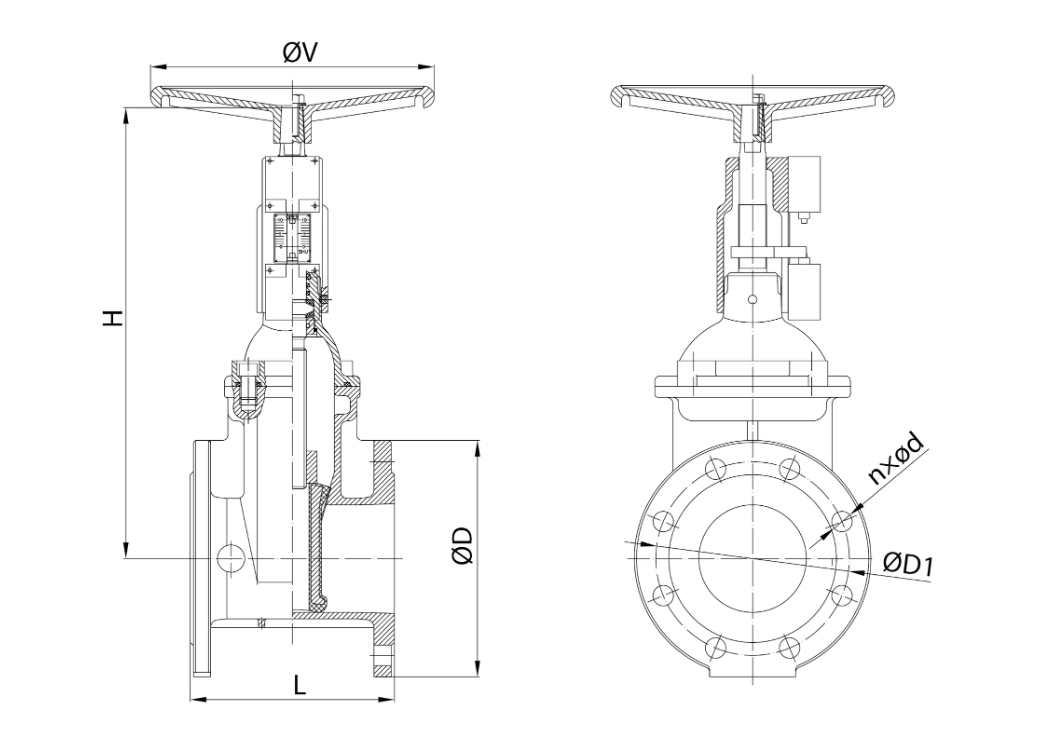

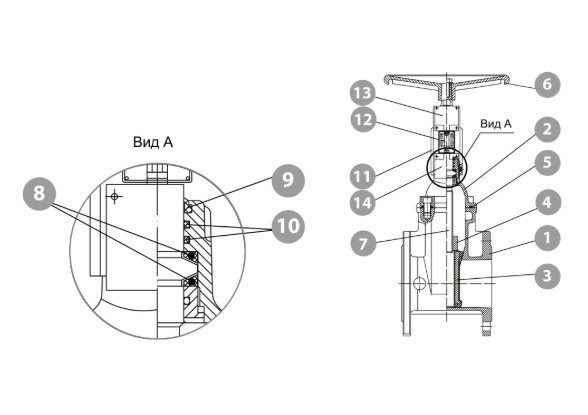

Корпус
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Крышка
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Клин
Высокопрочный чугун ВЧ50 (EN-GJS-500-7) + EPDM
Гайка клина
Бронза
Прокладка крышки
EPDM
Маховик
Сталь 20 с полимерным покрытием
Шпиндель
Нержавеющая сталь 20Х13 (AISI420)
Подшипник скольжения
Нейлон
Грязесъемное кольцо
EPDM
O-образное кольцо
EPDM
Кожух
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Указатель положения клина
Бронза
Концевой выключатель
-
