Назначение и область применения

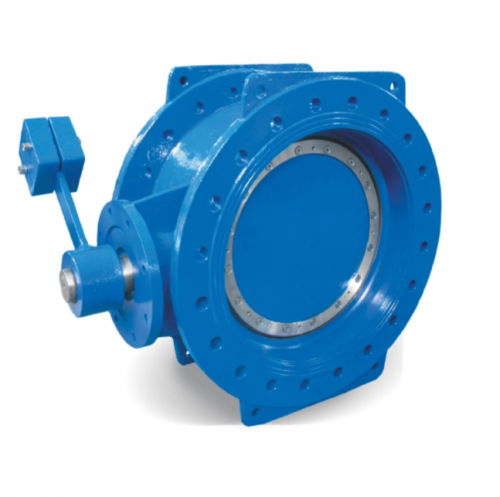

Обратный клапан с двойным эксцентриситетом предназначен для предотвращения обратного потока рабочей среды и предохранения насосов от воздействия гидравлических ударов, продлевая срок службы насосного оборудования. Применяется в системах, транспортирующих воду, нейтральные жидкости, сточные воды.

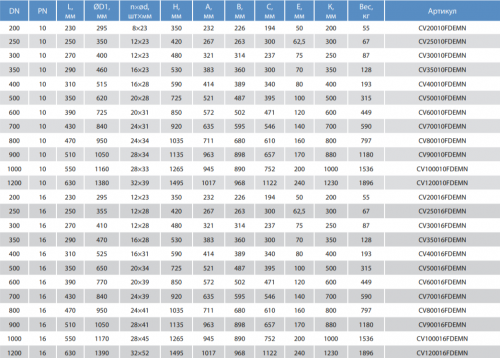

Номинальный диаметр
DN 200 — DN 1200
Номинальное давление
PN 10 / PN 16
Температура рабочей среды
-10 °С … +80 °С; кратковременно: -10 °C ... +90 °C
Присоединение
Фланцевое
Материал
Чугун
Герметичность затвора
Класс «А» по ГОСТ 9544-2015
Климатическое исполнение
«УХЛ4» по ГОСТ 15150-69 (+1 °С…+35 °С)
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;— Герметичность затвора 1,1 х PN

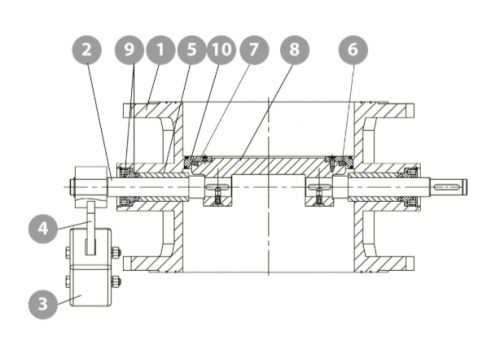

Корпус
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Вал
Нержавеющая сталь 20Х13 (AISI 420)
Противовес
Чугун СЧ25 (EN-GJL-250)
Рычаг
Ст. 3 с эпоксидным покрытием
Подшипник
Нержавеющая сталь 08Х18Н10 (AISI 304)
Уплотнение
EPDM
Прижимное кольцо
Нержавеющая сталь 08Х18Н10 (AISI 304)
Диск
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
О-образное кольцо
EPDM
Наплавка седла
Нержавеющая сталь 08Х18Н10 (AISI 304)
