Назначение и область применения

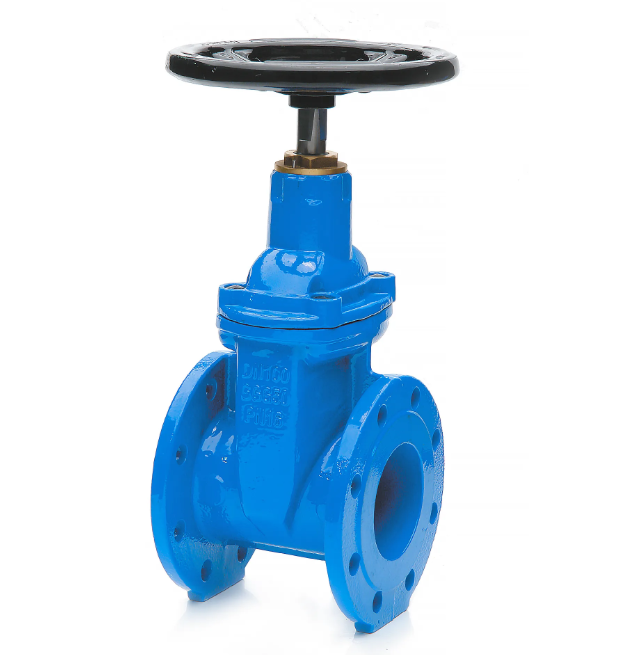

Задвижка с обрезиненным клином применяется в качестве запорной арматуры для различных систем, в которых рабочей средой является вода, антифризы и нейтральные жидкости: хозяйственно-питьевое водоснабжение, оборотное водоснабжение, водоотведение, холодоснабжение, насосные станции и др. Возможна установка в колодцах, камерах и бесколодезным способом.
*Возможно исполнение с уплотнением NBR
Номинальный диаметр
DN 40 — DN 300
Номинальное давление
PN 10 / PN 16
Температура рабочей среды
-15 °C ... +80 °C; кратковременно: -15 °C ... +90 °C
Присоединение
Фланцевое
Материал
Чугун
Герметичность затвора
Класс «А» по ГОСТ 9544-2015 в оба направления

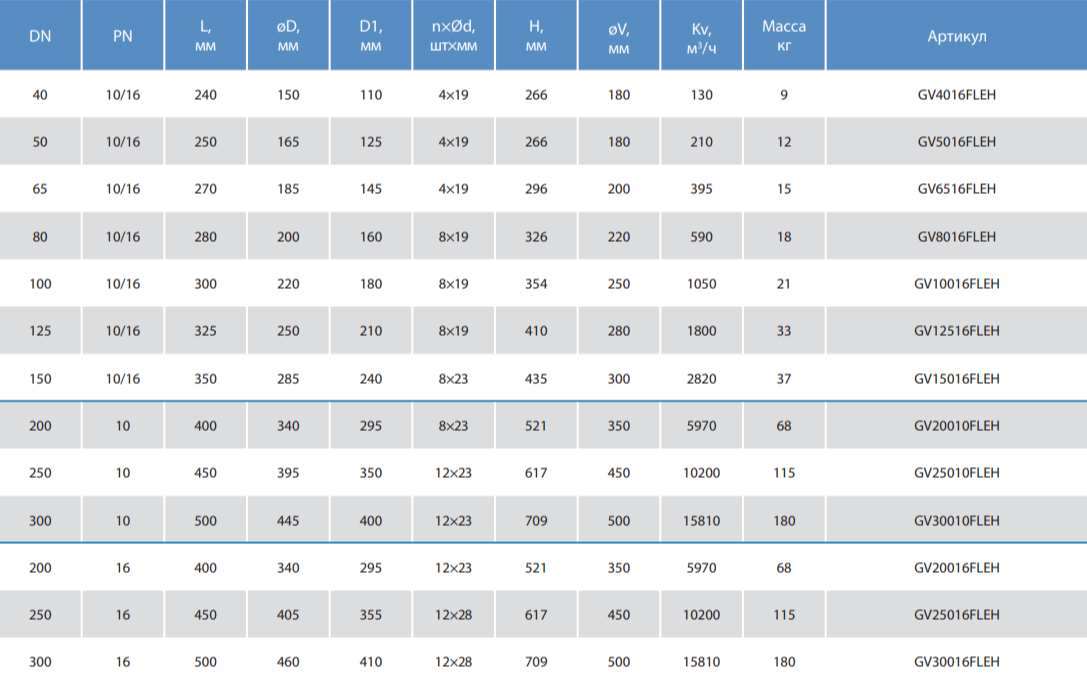

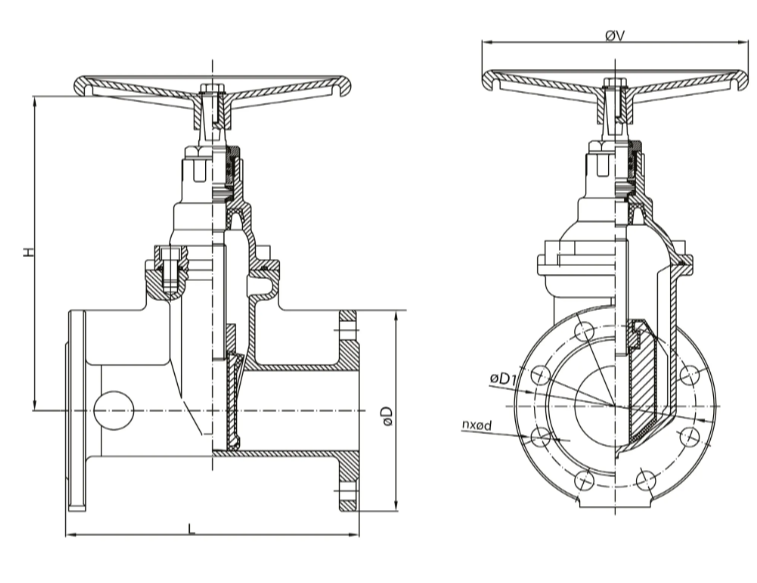

Присоединительные размеры и размеры уплотнительных поверхностей фланцев
Соответствуют ГОСТ 33259-2015
Климатическое исполнение
«УХЛ5» по ГОСТ 15150-69 (-10 °С ... +35 °С).
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;
— Герметичность затвора 1,1 х PN
Управление
Маховик

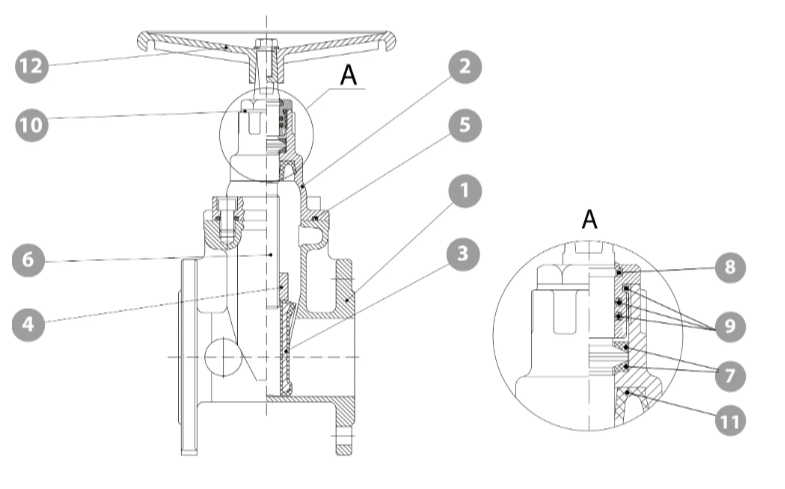

Корпус
Высокопрочный чугун BЧ50 (EN-GJS-500-7)
Крышка
Высокопрочный чугун BЧ50 (EN-GJS-500-7) + EPDM
Клин
Высокопрочный чугун BЧ50
Гайка клина
Бронза
Прокладка крышки
EPDM
Шпиндель
Нержавеющая сталь 20Х13 (AISI420)
Подшипник скольжения
Нейлон
Грязеусаживающее кольцо
EPDM
O-образное кольцо
EPDM
Гайка уплотнения шпинделя
Бронза
Манжета
EPDM
Маховик
Сталь 20
